Voici un petit trip graphique que je me suis fait entre midi et deux au boulot

Je vous presente donc:

T462

PROUD EXECUTOR OF THE MEULE



T462 est à la base un lego de la gamme Bionicle. C'est une petite idée qui m'est apparue après avoir fait un tour dans les salles obscures voir Terminator 3, d'où le nom, bien sur :D. Je l'ai donc modélisé en 3D sous Catia ( un prog. de modeling CADCAM , comprenez méca) pendant quelques unes de mes heures perdues de midi a deux, à défaut d'avoir autre chose sous la main, pour ceux qui se demanderaient pourquoi Catia et pas 3DS, façon je sais pas l'utiliser, 3DS hé hé.

L'objectif est donc de faire quelques petites captures sympas.



( A noter que vous pouvez toujours acheter/louer/télécharger le film sorti le 5/11/03 dont j’ai eu vent pour voir la différence , mais évidemment y a pas photo…)



Part One :



Techniquement ça se présente comme suit: Catia a la particularité d'être un moteur booléen ultra puissant, ce qui a défaut d'avoir un rendu graphique exceptionnel , lui permet d'avoir un niveau de détail faramineux , puisqu 'on y bosse limite au micron. Donc niveau lumière y a pas photos, 3DS me met une belle trempe (en fait c est carrément pas comparable), mais j'aimerai voir 3000 opérations booléennes de formes complexes avec update automatique sous MAX en 60 heures pour voir. Donc y a des avantages comme des inconvénients.

Cependant Catia gère aussi des librairies assez facilement , ce qui va me permettre de construire indépendamment bras pieds corps etc. puis les assembler simplement. il suffit juste de les placer graphiquement en gros. ( J'ai encore du travail la dessus mais ça va venir).



Quelques Screenshots de Work in Progress histoire de dire:

( Version Catia v4 Rendering / Catia v5 simple rendering)

(cliquez sur les photos pour agrandir/

il se peut que votre explorateur redimensionne automatiquement les tailles ensuite)

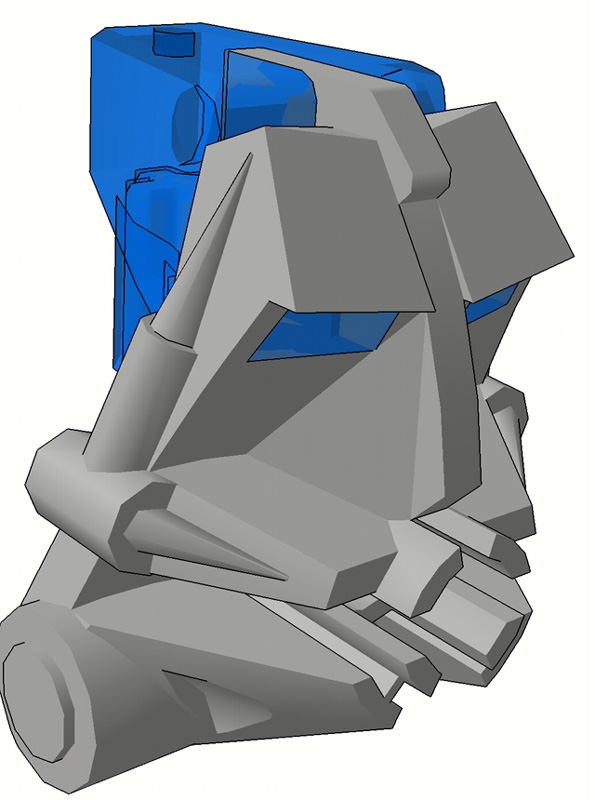

Tete + crane ( 95.9 ko)

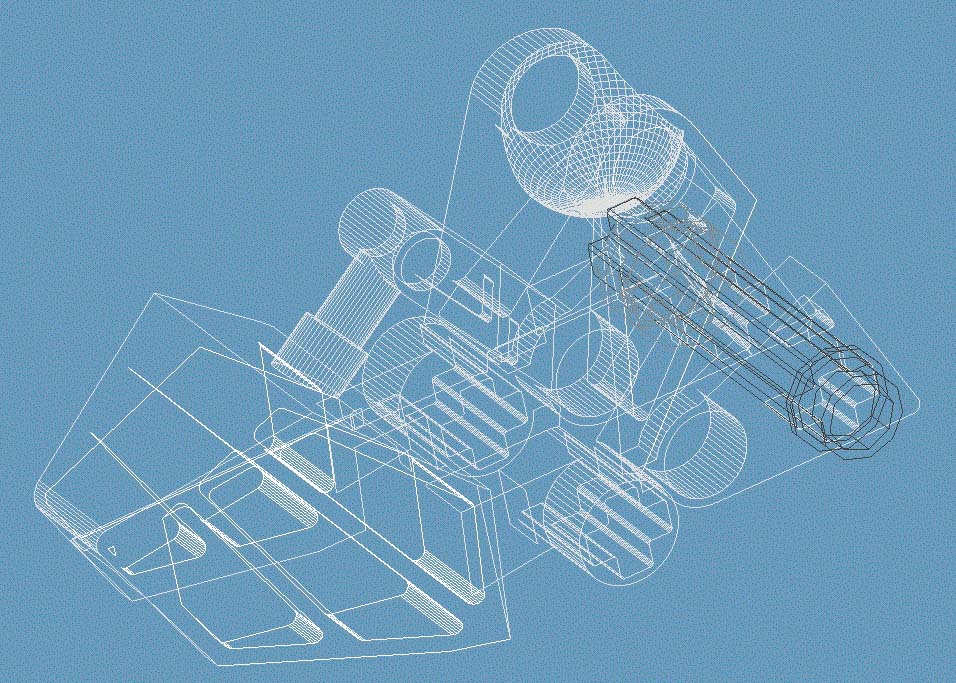

Assemblage pied ( 187 ko)

Corps (91 ko)

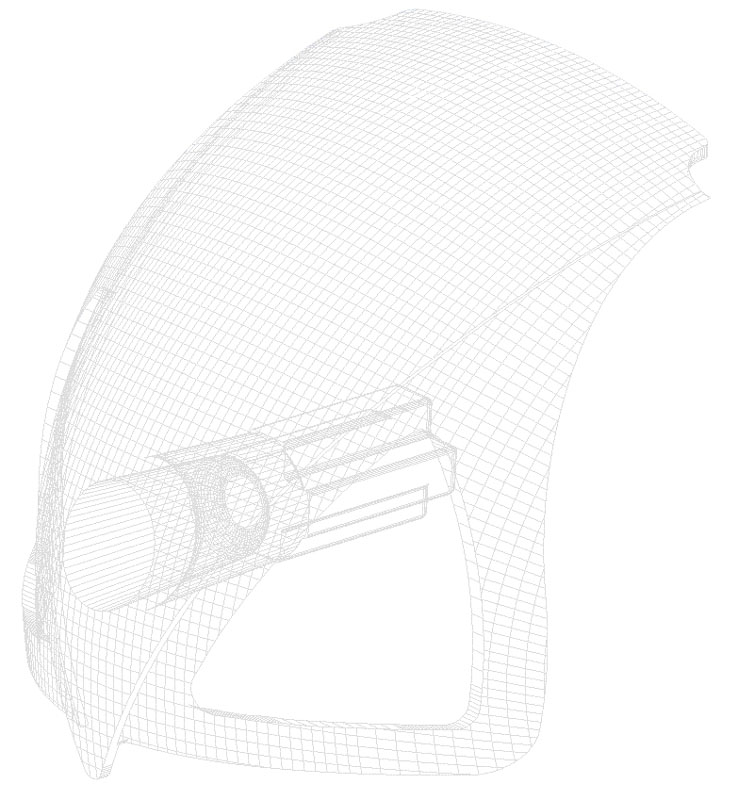

Epaule (107 ko)



toutes les pièces nécessaires , et une vue éclatée :

( Version Catia v4 Rendering / Catia v4&v5 simple rendering)

(cliquez sur les photos pour agrandir/

il se peut que votre explorateur redimensionne automatiquement les tailles ensuite)

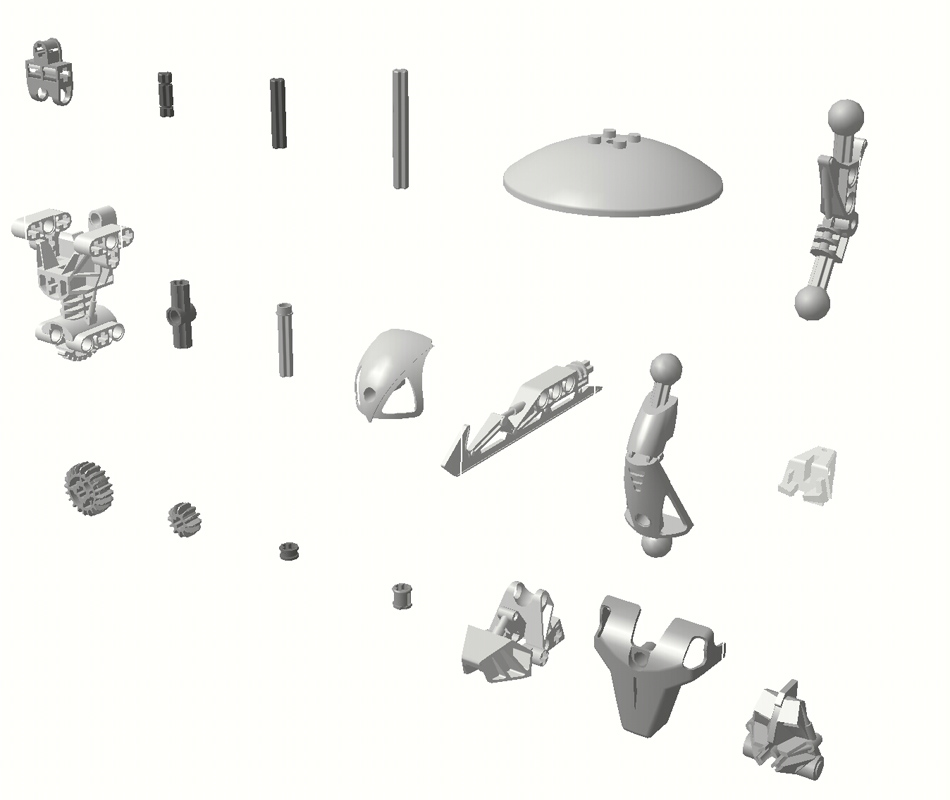

Affichage des pièces (162 ko)

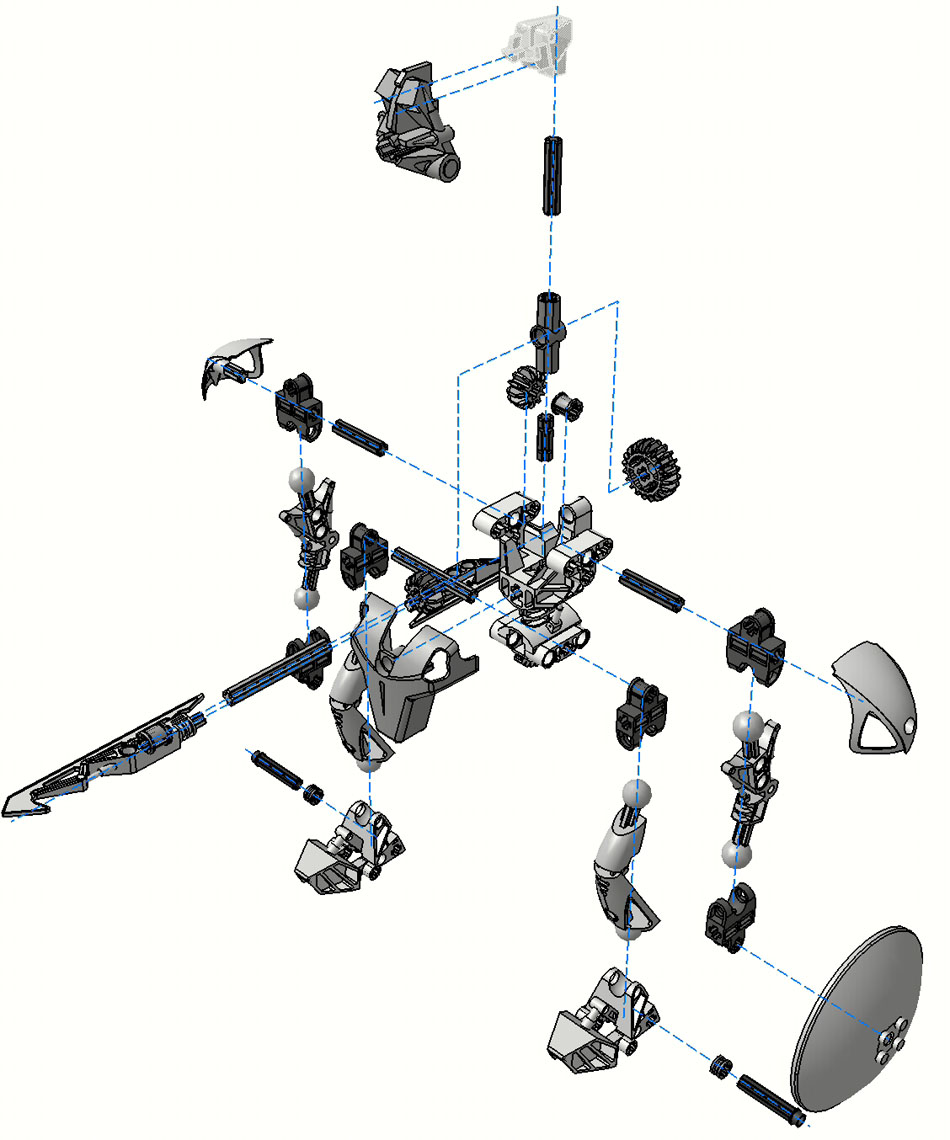

vue explosée (127 ko)





Puis un assembly droit pour une première vraie visu:

( Version catia v4 modeling / Catia v5 simple rendering)

(cliquez sur les photos pour agrandir /

il se peut que votre explorateur redimensionne automatiquement les tailles ensuite)

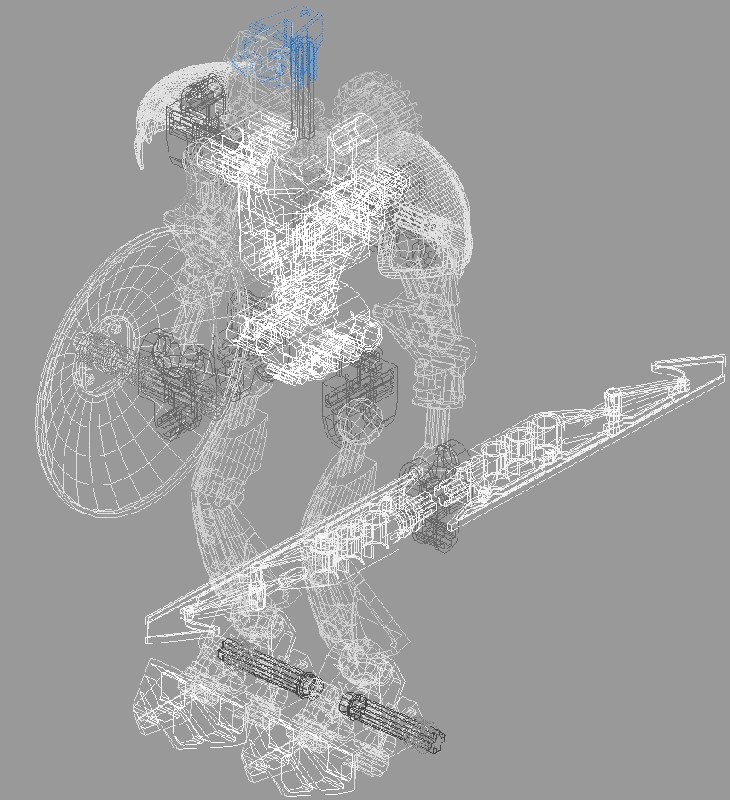

Version Facettes

histoire que certains pleurent … (en fait on a fisté Max un bon paquet de fois en l’exportant tellement y en a)

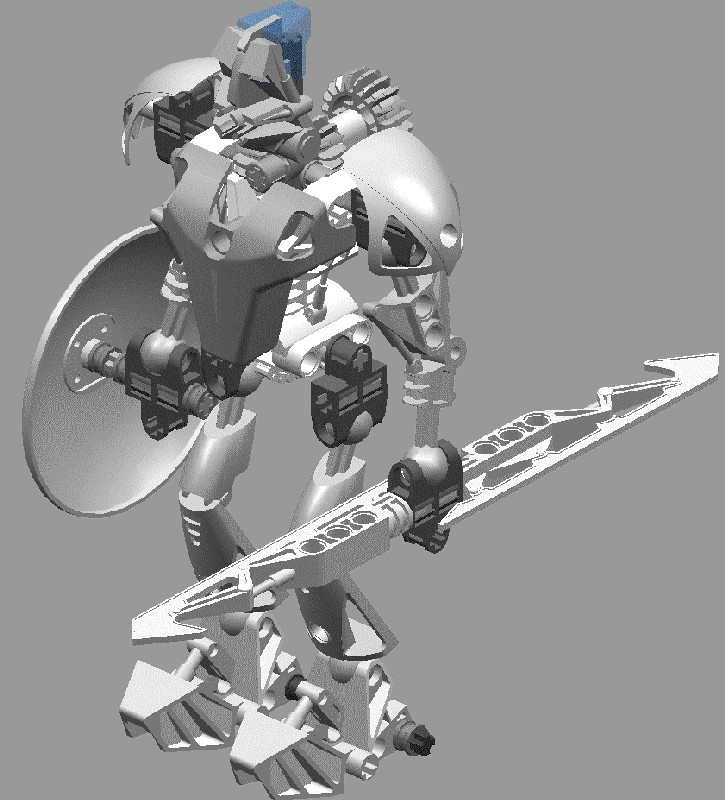

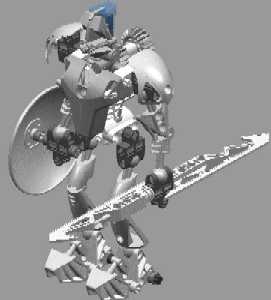

Version Shading tout beau tout propre


Part Two :

Maintenant c est pas tout ça, mais il nous faut un copain pour le vrai rendu.

Un assembly droit pour une première vraie visu aussi (je me répète héhé) mais pas de piece pas piece cette fois ci uy en a pas assez a montrer:

( Version catia v4 modeling / Catia v5 simple rendering)

(cliquez sur les photos pour agrandir /

il se peut que votre explorateur redimensionne automatiquement les tailles ensuite)

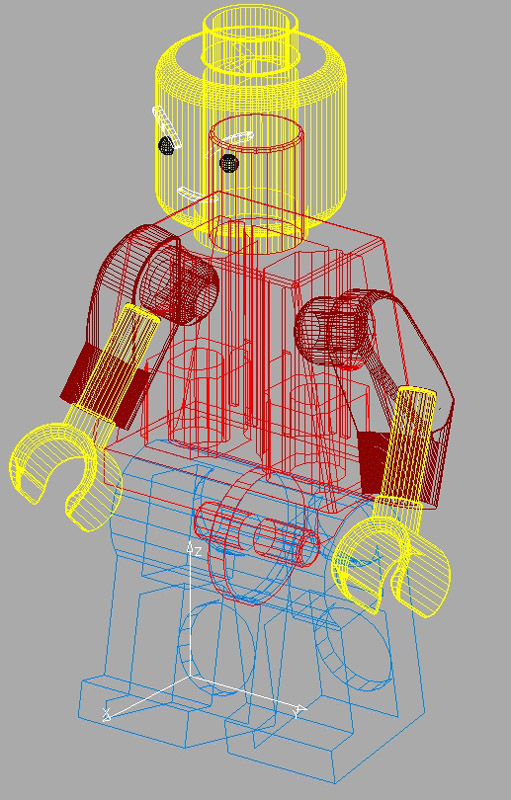

Version facettes (189ko)

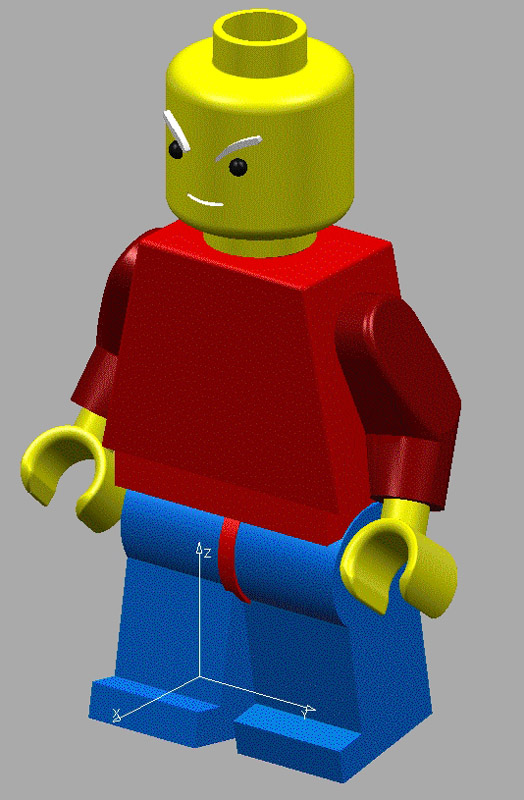

Version Shading (121ko)



Part Three:



Voila on a notre copain. Maintenant un petit coup d'assemblage ( et encore j en ai chié sur ce coup la) Histoire de mettre les bonhommes en position , et nous y sommes pour le modeling.



(cliquez sur les tailles pour agrandir /

il se peut que votre explorateur redimensionne automatiquement les tailles ensuite)

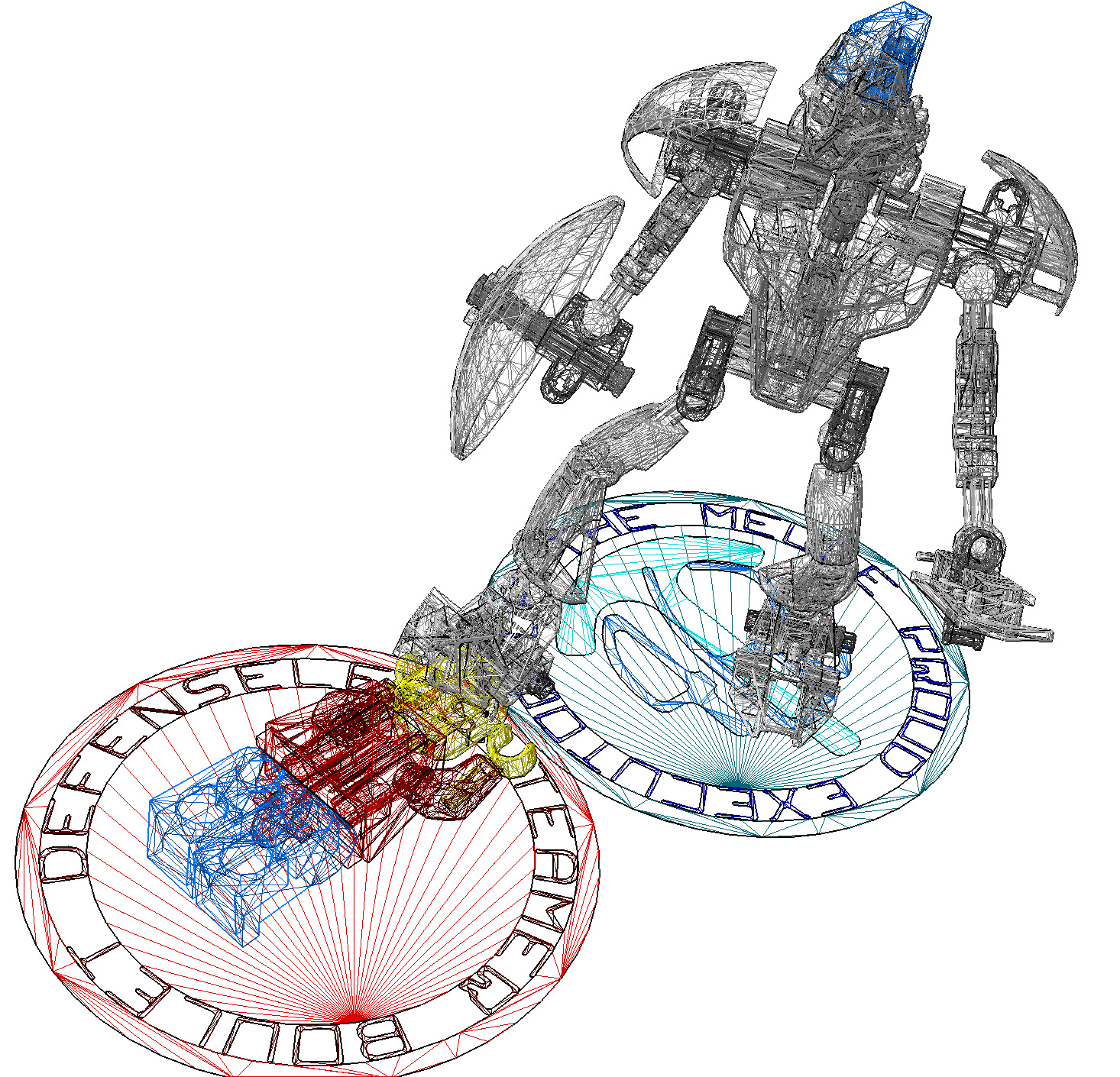

Version facettes

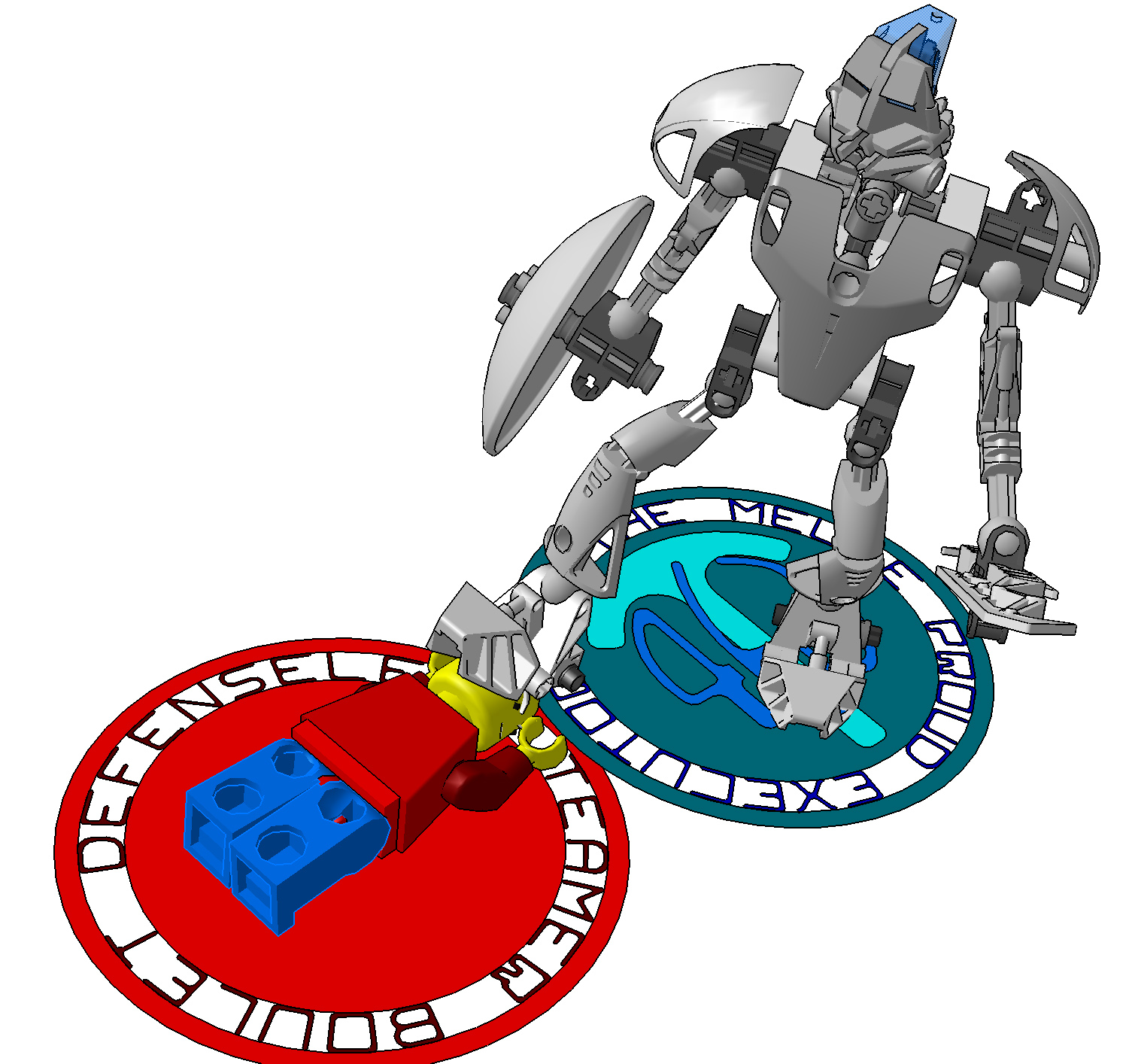

Version Cell shading ( pour faire avdec la mode :) )
Rendered max: 1466*1410 / 980 ko
Rendered max:1497*1414 / 607 ko
Reduced 1280: 1280*1231/ 756 ko
Reduced 1280:1280*1209 / 385 ko
Reduced 1024: 1024*950 / 448 ko
Reduced 1024 :1024*967 / 277 ko
Reduced 800 : 800*770 / 296 ko
Reduced 800 : 800*755 / 197 ko



Un petit coup de 'Toshop histoire d'avoir un semblant d'environnement relatif , version Jeux vidéo de combat (Houa Irion il touche trop bien en rendu SoulCalibur :p ) NB : Merci a Gfx (progx) de m'avoir permi d utiliser sa Meule, enfin s’il s’en rappelle toujours :p et à piotr pour son Copyright Fillette.



Rendu Final , Catia v5 complex  rendering et Photoshop 7 / mais bon lui je veux pas le citer histoire de pas lui faire de sale pub:) )





(cliquez sur les tailles pour agrandir /

il se peut que votre explorateur redimensionne automatiquement les tailles ensuite)


T 462 Proud executor of the meule VS Teamer boulet Defenseless
Shown picture : 1024*768 / 427 ko

Max size ( modeles Catia et photoshop construits sur cette résolution) 1600*1200 / 611 ko
Reduced picture : 1280*960 / 587 ko
Reduced picture : 1024*768 / 427 ko
Reduced picture : 800*600 / 288ko





The End:





Bon l'objectif optionnel maintenant était que je le fournisse au cas ou certains voudraient s'amuser à les mettre dans plein de position différente.

Malheureusement ça risque d être chaud pour:



1. Des questions de format.

2. Des questions de taille , ils sont lourds les saligauds.



Je vais quand même essayer de les transférer proprement sous Max ou autre avec l’aide de piotr car en .MODEL vous risquez de pas en faire grand chose sauf si vous avez Catia v5 sous la main , et encore, ça dépend de la version et c’est pas excessivement compatible. Donc avec un peu de chance ça arrivera sous peu. mais ça risque d être un peu lourd (10 mégas je pense)







Voila en espérant que ça vous aura au moins fait rire :) Pour me contacter si vous voulez faire un petit commentaire dessus c'est par la: irion

Le forum où il a ete presenté : Openspace En Zone libre cherchez en tapant lego en mot clé :) Vous pourrez toujorus y laisser un bonjour.





A bientot !!!
